Виды складов сыпучих материалов

Современный склад — это не просто место хранения, а управляемая технологическая система, объединяющая геометрию зоны хранения, способы укладки и разбора штабеля, свойства материала, логистику, оборудование, автоматизацию и цифровую модель в единый контур.

Технические решения для каждой складской задачи индивидуальны и определяются типом груза, условиями эксплуатации и принятой технологической схемой. Однако при всём разнообразии такие решения можно объединить в несколько типовых групп, каждая из которых имеет свои принципы организации, преимущества и ограничения. В этой статье рассмотрим основные типы складов для сыпучих материалов по ключевым критериям и разберём, как выбрать оптимальное решение для конкретной задачи.

Прежде чем выбирать тип здания или способ механизации, необходимо ответить на главный вопрос: какую функцию должен выполнять склад?

1. По технологической функции все склады делятся на два основных типа:
накопительные и усреднительные.

Накопительные склады

Накопительные склады предназначены для приёма и хранения материала с созданием запаса, компенсирующего неравномерность входного и выходного потоков. Такие склады работают без целенаправленного изменения свойств продукта и широко применяются в портах, на предприятиях по производству минеральных удобрений, в горнодобывающей промышленности и строительстве. По сути, накопительный склад присутствует практически на любом крупном производстве. Технологическая линия работает непрерывно и выдаёт продукт с постоянной производительностью, тогда как железнодорожный, автомобильный или морской транспорт прибывает периодически, с определёнными интервалами. Запас на складе сглаживает эту неравномерность: позволяет принимать продукт при отсутствии транспорта и накапливать объём, достаточный для быстрой отгрузки после его прибытия. Такой буфер является необходимым условием устойчивой работы предприятий с большими объёмами сырья и готовой продукции.

Усреднительные склады

Усреднительные склады не только хранят, но и смешивают материал для получения стабильного состава. Это особенно важно в металлургии, цементной и горнообогатительной промышленности, а также в энергетике, где колебания химического состава, влажности или гранулометрии сырья могут нарушить технологический процесс. Материал укладывается послойно методами Chevron, Windrow или Strata, после чего разбирается поперечным срезом штабеля. Такой способ позволяет одновременно захватывать материал из множества слоёв и получать на выходе более однородный поток. Наиболее эффективным считается торцевой разбор, или Face Reclaiming, при котором реклаймер обрабатывает торец по всей высоте и ширине штабеля, пересекая большое количество ранее уложенных слоёв.

2. По степени защиты от внешней среды

Степень защиты склада определяется чувствительностью материала к осадкам, влажности, ветру и перепадам температуры, а также требованиями промышленной и экологической безопасности. Чем сильнее внешняя среда влияет на качество продукта, тем более защищённой и технически оснащённой должна быть складская зона.

Открытые склады

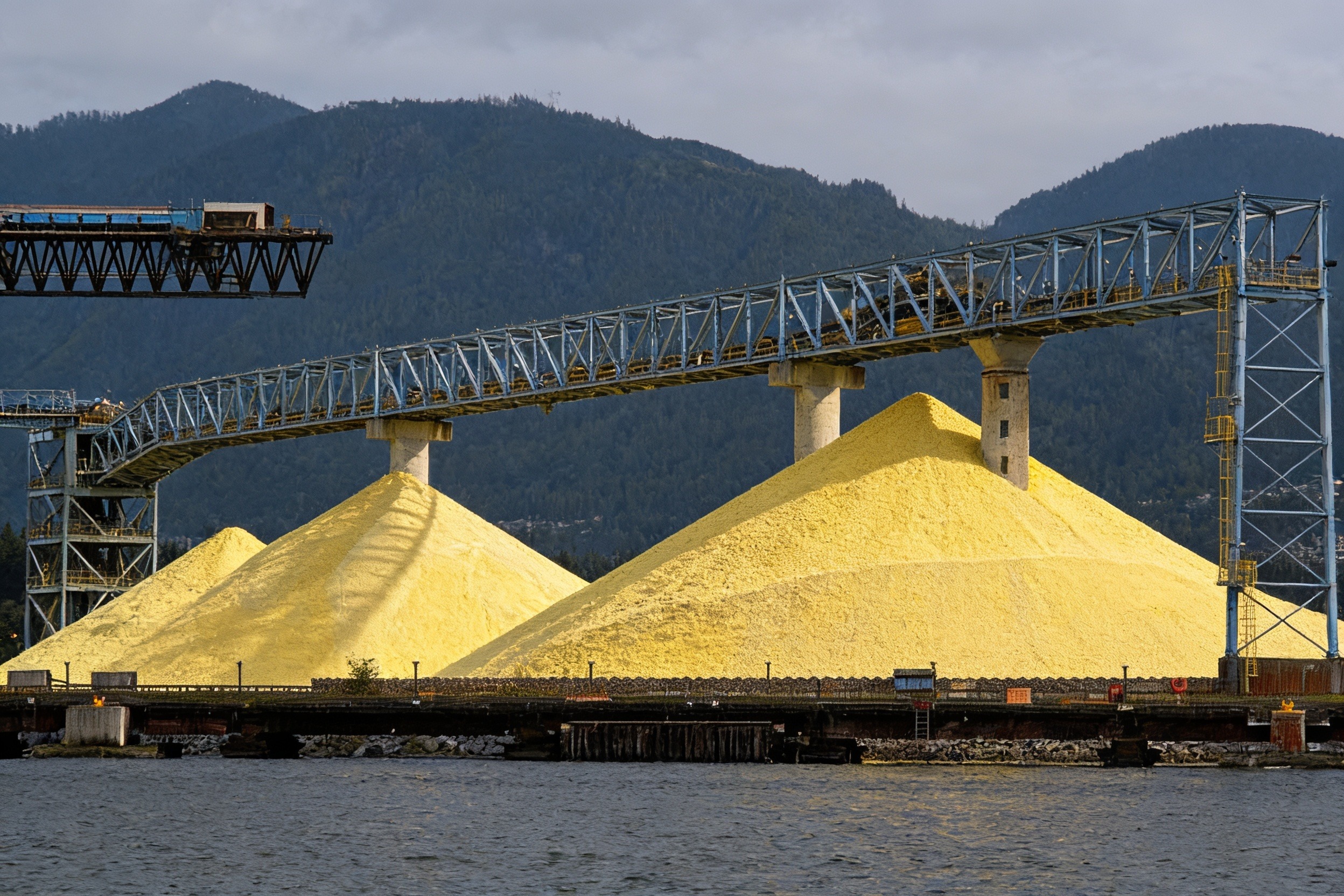

Открытые склады представляют собой подготовленные площадки без кровли. Это наиболее простой и экономичный тип хранения. Материал подвергается воздействию осадков, ветра и перепадов температуры, поэтому открытая схема подходит для угля, руды, песка, щебня и других грузов, свойства которых незначительно меняются под воздействием окружающей среды. Обязательными элементами открытого склада становятся водоотвод, пылеподавление и защита от ветрового уноса. Основное оборудование таких складов — стакеры, реклаймеры, бульдозеры и фронтальные погрузчики. Открытая схема облегчает монтаж, осмотр и крупноузловой ремонт техники, но повышает требования к антикоррозионной защите, климатическому исполнению приводов, датчиков, шкафов управления и кабельных трасс.

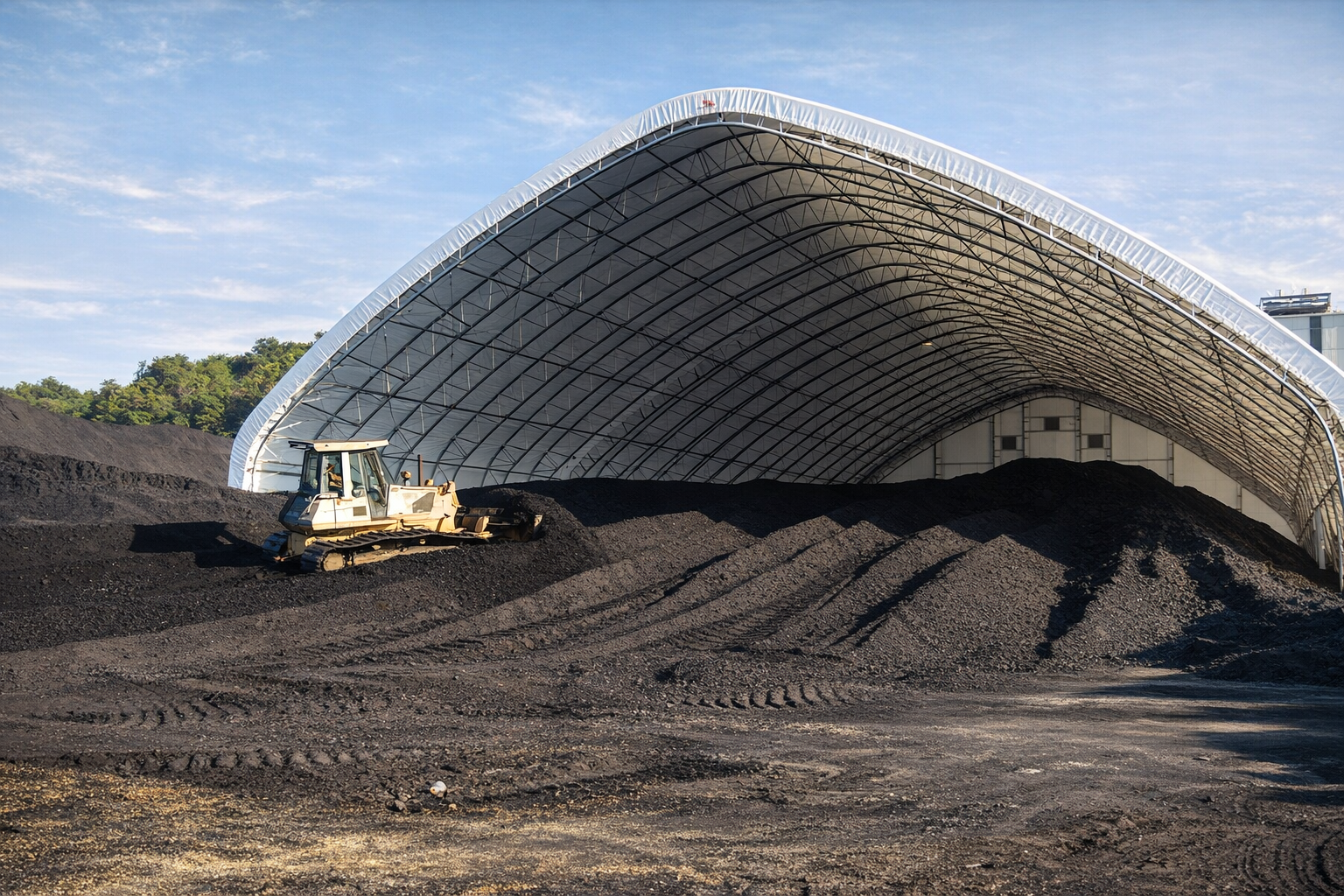

Полузакрытые склады

Полузакрытые склады выполняются в виде навесов, ветровых экранов и лёгких укрытий. Они защищают штабель от прямых осадков и частично от ветра, но не обеспечивают полной изоляции от наружного воздуха и влажности. Такие решения применяются на угольных терминалах и в портах для ограничения распространения пыли, а также в городской черте, где экологические требования не допускают полностью открытого хранения. Часто полузакрытый склад имеет стены с трёх сторон и открытую торцевую часть для проезда техники. Полузакрытая схема применяется и в тех случаях, когда материал не боится осадков, но требует защиты от ветрового уноса. Она становится промежуточным решением между открытым штабелем и полноценным зданием, позволяя снизить потери и пыление при умеренных дополнительных затратах на строительную часть.

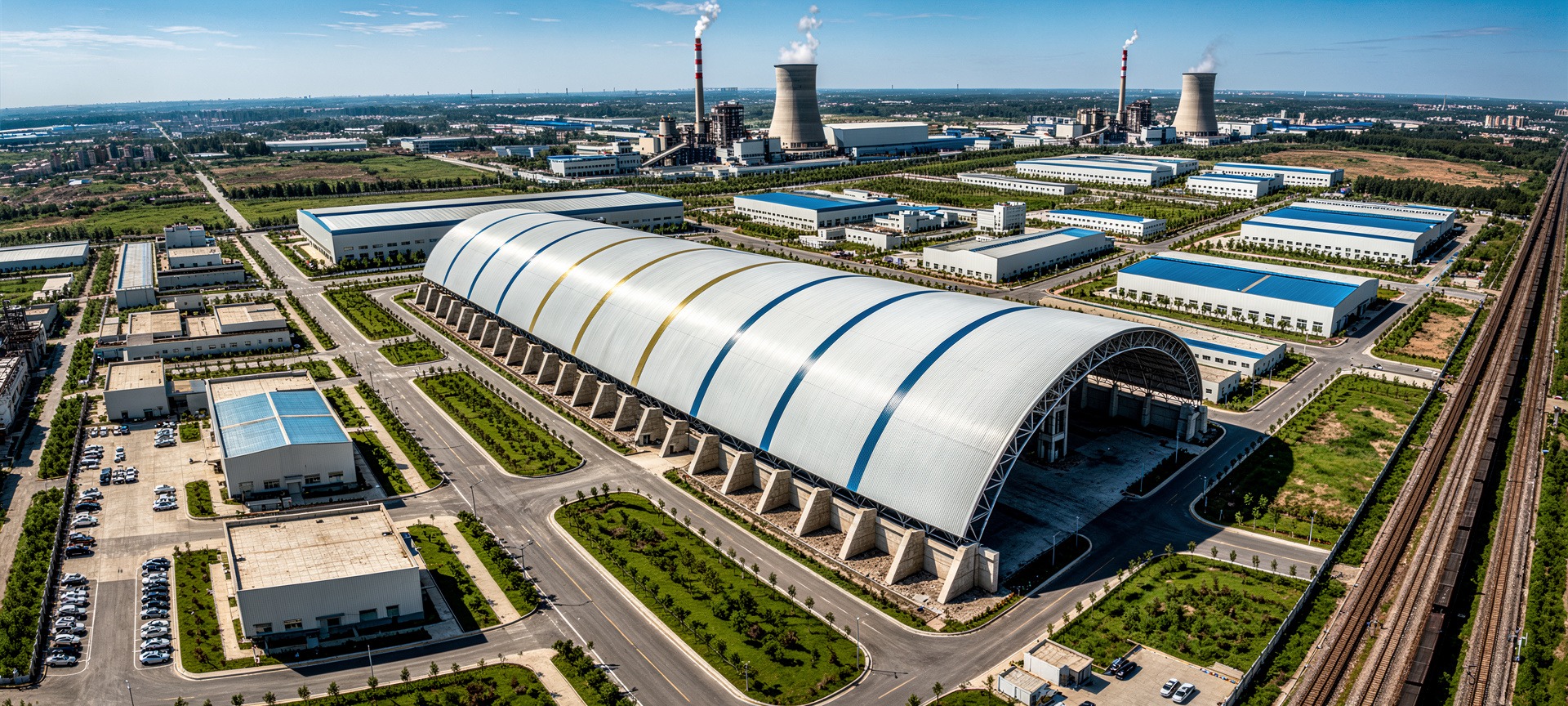

Закрытые склады

Закрытые склады — это здания, купола и силосы, полностью изолирующие материал от внешней среды. Они необходимы для цемента, минеральных удобрений, зерна, химических продуктов и других грузов, которые портятся от влаги, интенсивно пылят либо требуют специальных условий хранения.

Закрытая оболочка снижает потери продукта, но требует решения вопросов вентиляции, аспирации, коррозионной защиты и взрывопожарной безопасности. Двери и ворота должны иметь уплотнения, предотвращающие проникновение пыли в смежные помещения.

Работа аспирации должна быть связана с режимами оборудования, а вентиляция — учитывать риск образования конденсата и не поднимать пыль с поверхности штабеля.

3. По типу строительных конструкций

Конструкция здания выбирается с учётом пролёта, вместимости, нагрузок от оборудования и штабеля, климатических условий и химической активности материала. При этом важно оценивать не только стоимость строительства, но и долговечность, ремонтопригодность и затраты на защиту конструкций в течение всего срока эксплуатации.

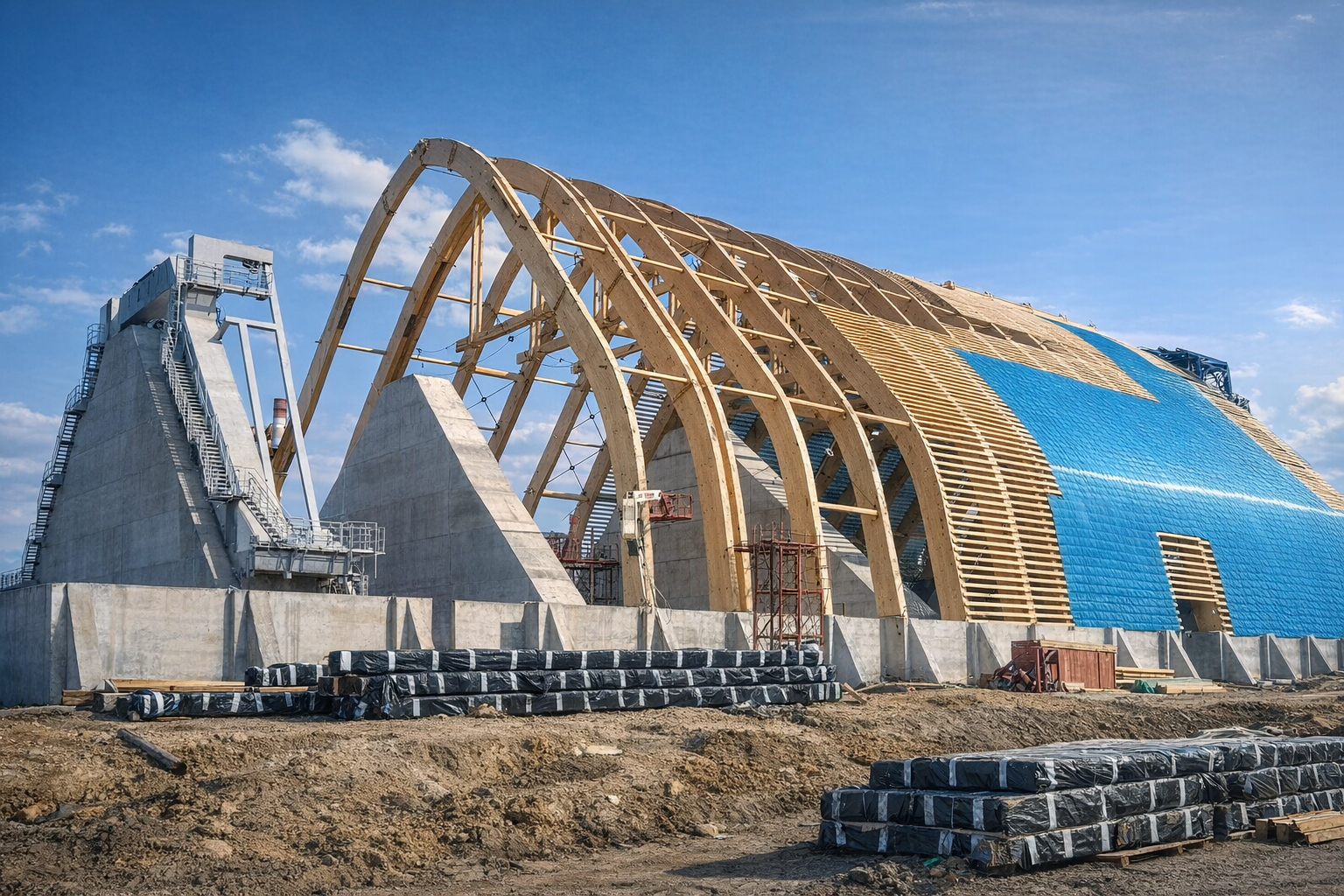

Деревянные склады

Деревянные склады выполняются преимущественно из клеёных арок хвойных пород. Они применяются для хранения агрессивных минеральных удобрений, прежде всего хлористого калия и мелкодисперсных составов с повышенной коррозионной активностью. Древесина не подвержена электрохимической коррозии, а некоторые удобрения действуют на неё как антисептик. По данным обследований, деревянные конструкции на складах удобрений могут служить 30–50 лет, тогда как металлические конструкции без достаточной защиты требуют серьёзного ремонта значительно раньше. Несмотря на сравнительно высокие первоначальные затраты, дерево может оказаться экономически оправданным решением. При проектировании необходимо учитывать огнестойкость, защиту от увлажнения и состояние соединений.
Для кровли могут применяться специальные полимерные материалы, устойчивые к коррозии и пропускающие естественный свет, что позволяет снизить затраты на освещение.

Металлические склады

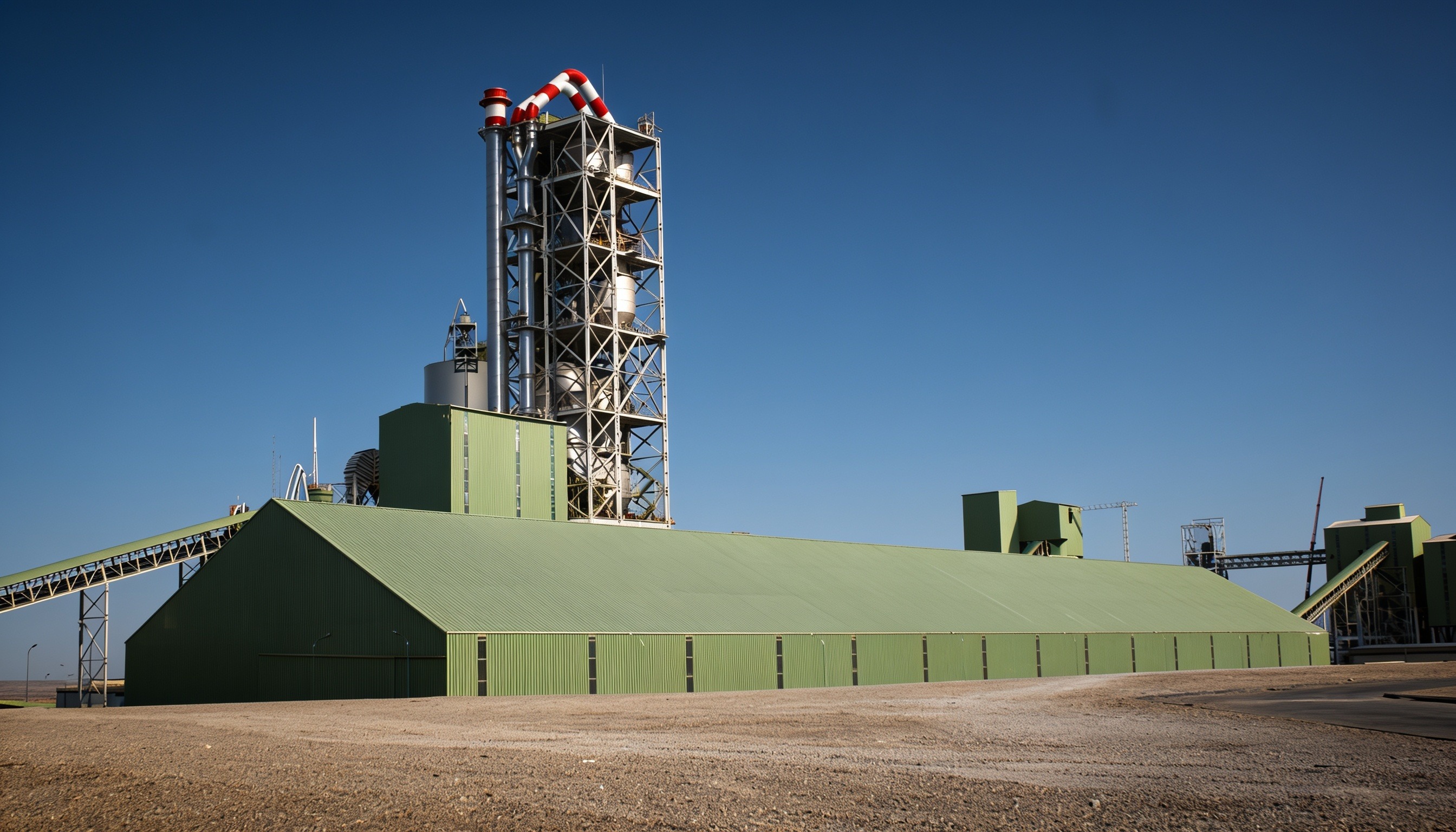

Металлические склады представляют собой лёгкие или тяжёлые стальные каркасы с ограждением из профилированного листа, сэндвич-панелей либо полимерной мембраны. Это один из наиболее распространённых типов складов благодаря быстрому монтажу, возможности перекрывать большие пролёты и удобству интеграции конвейерных галерей. Металлоконструкции применяются как в линейных складах хребтового типа, так и в силосных и купольных сооружениях. Для каждого типа склада используются свои конструктивные решения, соответствующие нагрузкам и технологической схеме.
При работе с минеральными удобрениями особое внимание уделяется подготовке поверхности и защитным покрытиям. Пространственные системы типа Space Frame собираются из однотипных элементов с болтовыми соединениями и позволяют перекрывать пролёты более 100 метров без промежуточных колонн.

Бетонные и железобетонные склады

Бетонные и железобетонные склады выполняются в виде монолитных или сборных конструкций, бункеров, подпорных стен и силосов. Высокая прочность и долговечность сочетаются с большой массой, продолжительными сроками и высокой стоимостью строительства. Силосное хранение традиционно применяется на цементных заводах и зерновых предприятиях. Для минеральных удобрений также строят купольные склады, при возведении которых на пневматическую мембрану изнутри наносят армированный бетон. В таких сооружениях необходимо учитывать химическую и абразивную коррозию поверхности. Для защиты бетона выполняются специальные финишные покрытия и шлифовка, уменьшающие последующее истирание. Ремонт массивной железобетонной оболочки после серьёзного локального повреждения может быть сложным и продолжительным. В этом отношении хребтовые склады часто оказываются более ремонтопригодными: повреждённый пролёт можно восстановить стандартными металлоконструкциями и закрыть профилированным листом или другим доступным материалом.

Пневмоангары

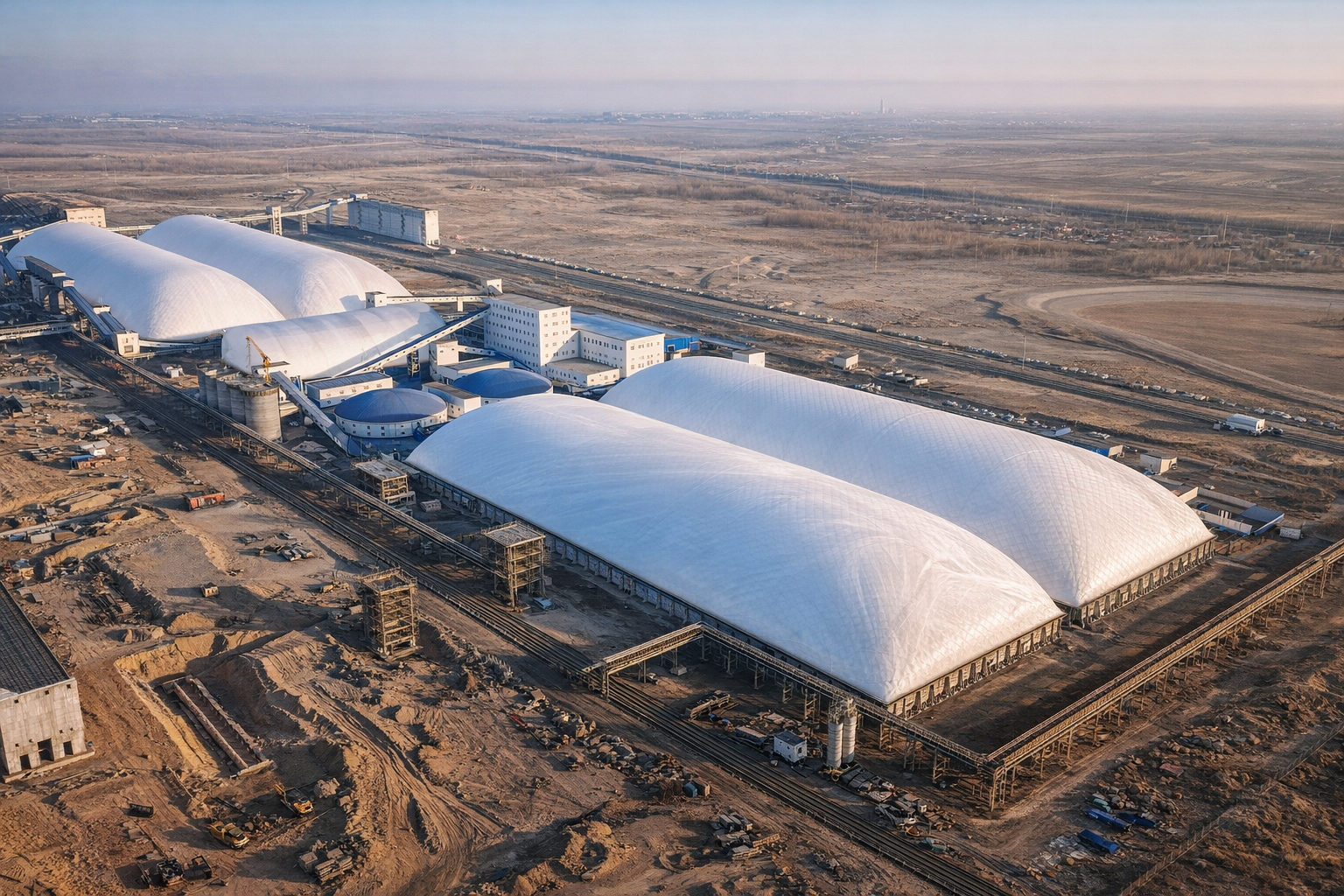

Пневмоангары представляют собой оболочки из армированной полимерной ткани, поддерживаемые внутренним избыточным давлением. Они быстро возводятся, мобильны и не требуют тяжёлого фундамента, поэтому подходят для временного и оперативно организуемого хранения. Такие сооружения применяются, в частности, на угольных терминалах в южной части Китая. Внутри могут работать крупные роторные стакеры-реклаймеры, а оболочка предотвращает распространение угольной пыли и помогает выполнять экологические требования. Несущая способность зависит от непрерывной работы воздуходувного оборудования, поэтому станция должна иметь резерв по производительности и электроснабжению. Двери, ворота и конвейерные проходки выполняются шлюзовыми, поскольку каждое открытие приводит к потере давления. Мембрана требует защиты от снега, льда, ультрафиолета и абразивной пыли, а также регулярного осмотра несущих элементов и очистки наружной поверхности.

Комбинированные склады

Комбинированные склады объединяют разные материалы в соответствии с функциями отдельных элементов. Например, бетонные стены воспринимают давление штабеля, металлический каркас несёт кровлю, а лёгкая полимерная мембрана выполняет ограждающую функцию.
Возможны сочетания железобетонных подпорных стен и стальной кровли, стального каркаса и ПВХ-мембраны либо других конструктивных систем. Такой подход позволяет оптимизировать стоимость, массу и долговечность сооружения, разделяя функции несущих и ограждающих конструкций.
При проектировании необходимо учитывать сейсмичность района, ветровые и снеговые нагрузки, разницу температурных деформаций и совместимость материалов. Расчёт комбинированных конструкций требует особого внимания к узлам сопряжения и поведению различных материалов в общих условиях эксплуатации.

4. По конструктивному исполнению зоны хранения

Конструктивное исполнение зоны хранения определяет доступный объём, характер движения материала и принцип его выдачи со склада. Геометрия должна проектироваться совместно с технологией укладки и разбора, поскольку даже вместительное сооружение может оказаться неэффективным при неустойчивой разгрузке или неправильном расположении выпусков.

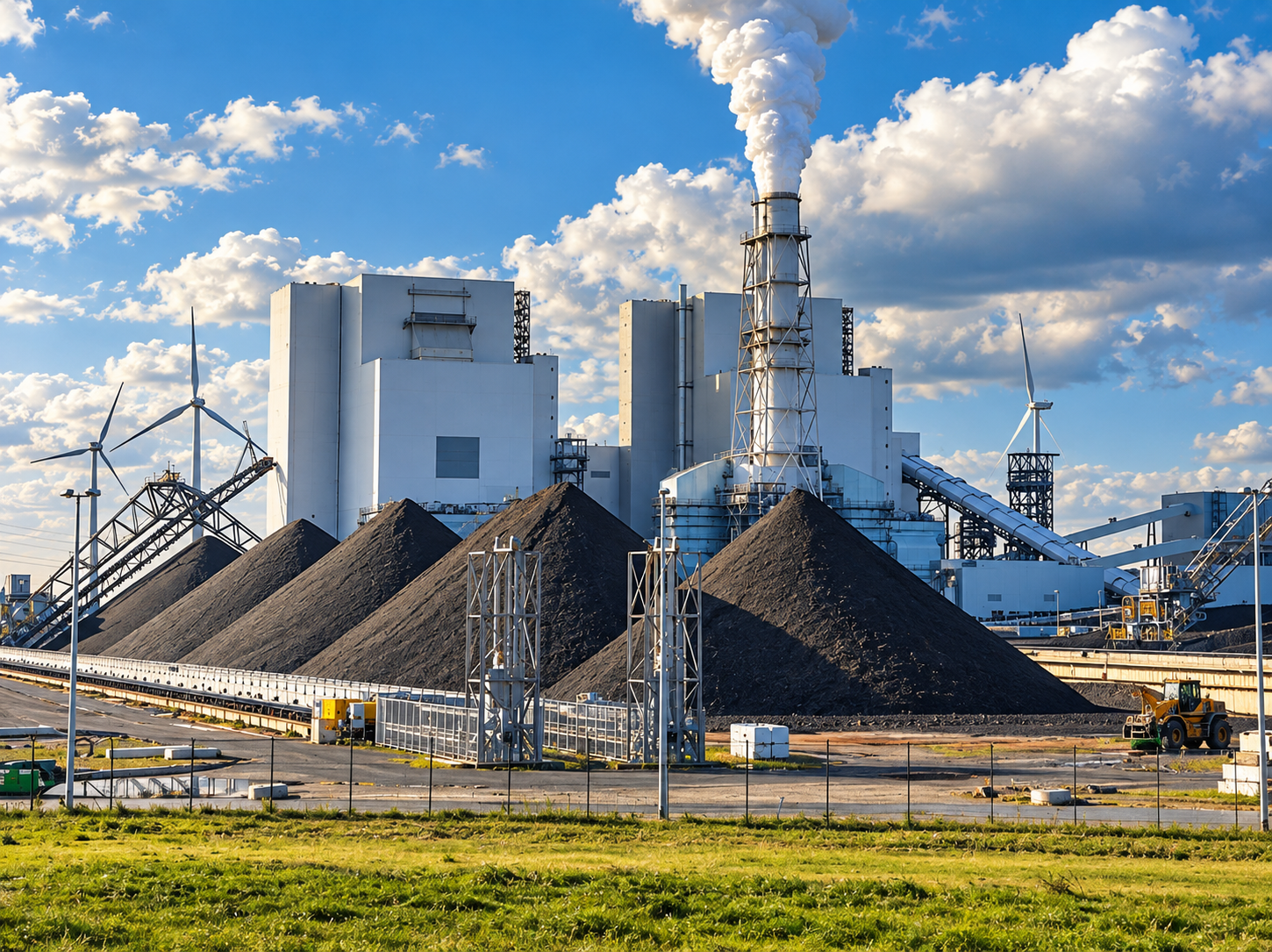

Штабельные склады

Штабельные, или наземные, склады — это сооружения, в которых материал хранится на бетонном основании или подготовленном грунте в виде конусных, призматических, трапециевидных либо радиальных штабелей. Это наиболее распространённый вариант для открытого и закрытого хранения.
При новом строительстве штабель можно свободно расположить на площадке, а затем спроектировать вокруг него здание. Если пятно застройки ограничено, сначала подбирают геометрию штабеля, обеспечивающую максимальный полезный объём, а после этого определяют конструкцию складской оболочки. Форма штабеля непосредственно влияет на выбор оборудования, способ укладки и разбора, степень смешивания и уровень сегрегации. Трапециевидный штабель эффективнее использует ширину площадки, но его формирование может занимать больше времени.

Бункерные и полубункерные склады

Бункерные и полубункерные склады имеют высокие подпорные стены или значительное заглубление относительно уровня земли. Они могут оснащаться механизированной системой разбора либо использовать гравитационное движение материала к подземным конвейерам. Такая геометрия позволяет получить большой объём хранения, работать с липкими материалами и повышать уровень смешивания продукта перед его подачей в основную технологию. Подобные сооружения часто называют гомогенизирующими ямами и применяют на цементных заводах. Ранее для их обслуживания использовали грейферные краны. Однако из-за цикличности подачи, сложности автоматизации и требований к регистрации грузоподъёмных механизмов их всё чаще заменяют мостовыми стакерами и мостовыми усреднителями экскаваторного типа.

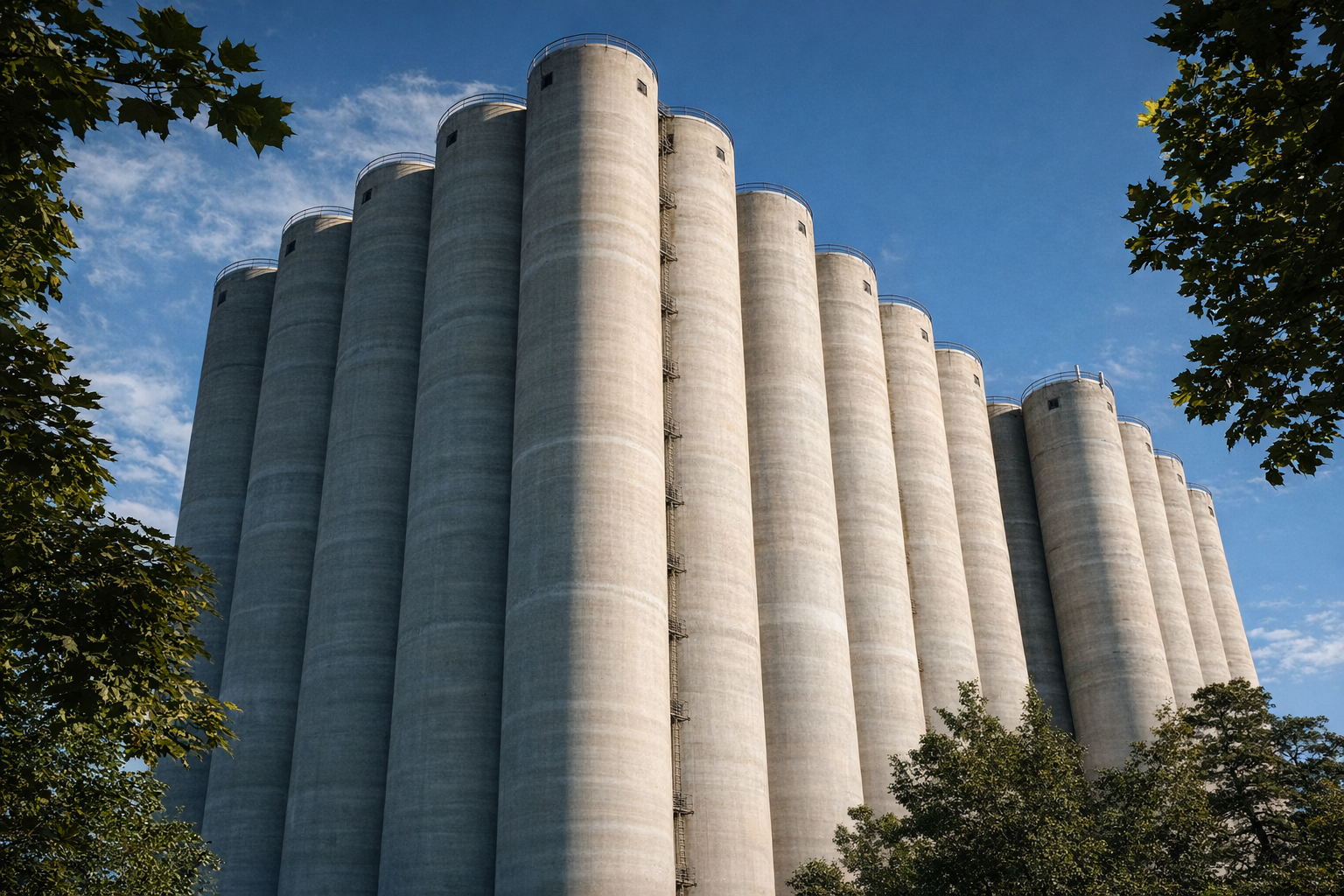

Силосные склады

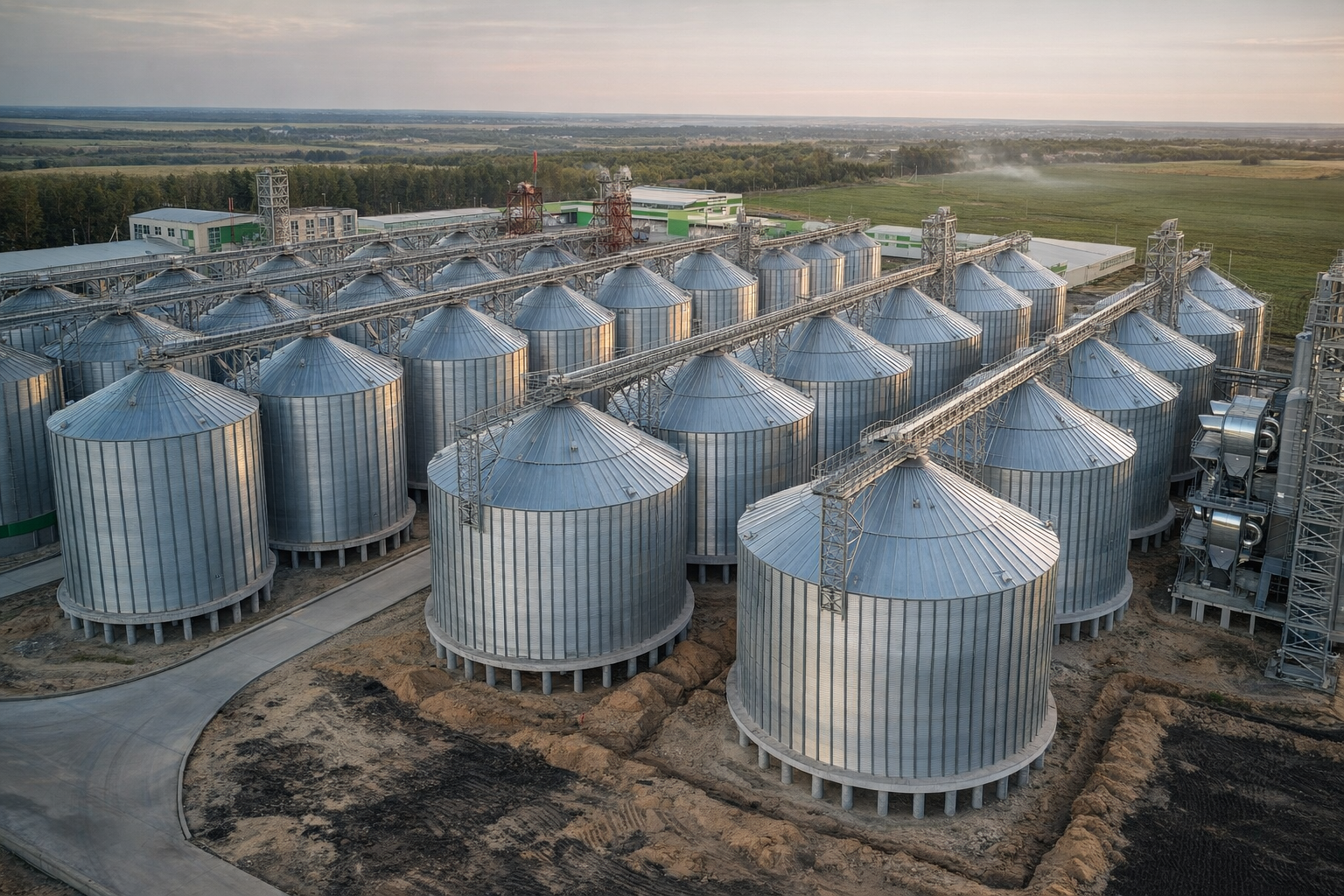

Силосные склады представляют собой вертикальные цилиндрические или многогранные ёмкости из стали либо железобетона. Они компактны в плане и обеспечивают полностью закрытое хранение. Загрузка обычно выполняется сверху, а выдача — через днище. Для улучшения разгрузки применяют аэрополы, виброполы и винтовые реклаймеры, предотвращающие зависание материала и обеспечивающие стабильный поток. Расчёт стенок, формы воронки и выпусков должен учитывать реальную функцию течения, консолидацию продукта и возможность несимметричного потока. Загрузочные и разгрузочные устройства оборудуются аспирационными установками. Главные риски силосного хранения — сводообразование и зависание материала. Выбор геометрии выпусков и побудителей движения должен опираться на лабораторные испытания сдвига и проходимости. Силосы широко применяются для цемента, зерна, муки и гранулированных продуктов.

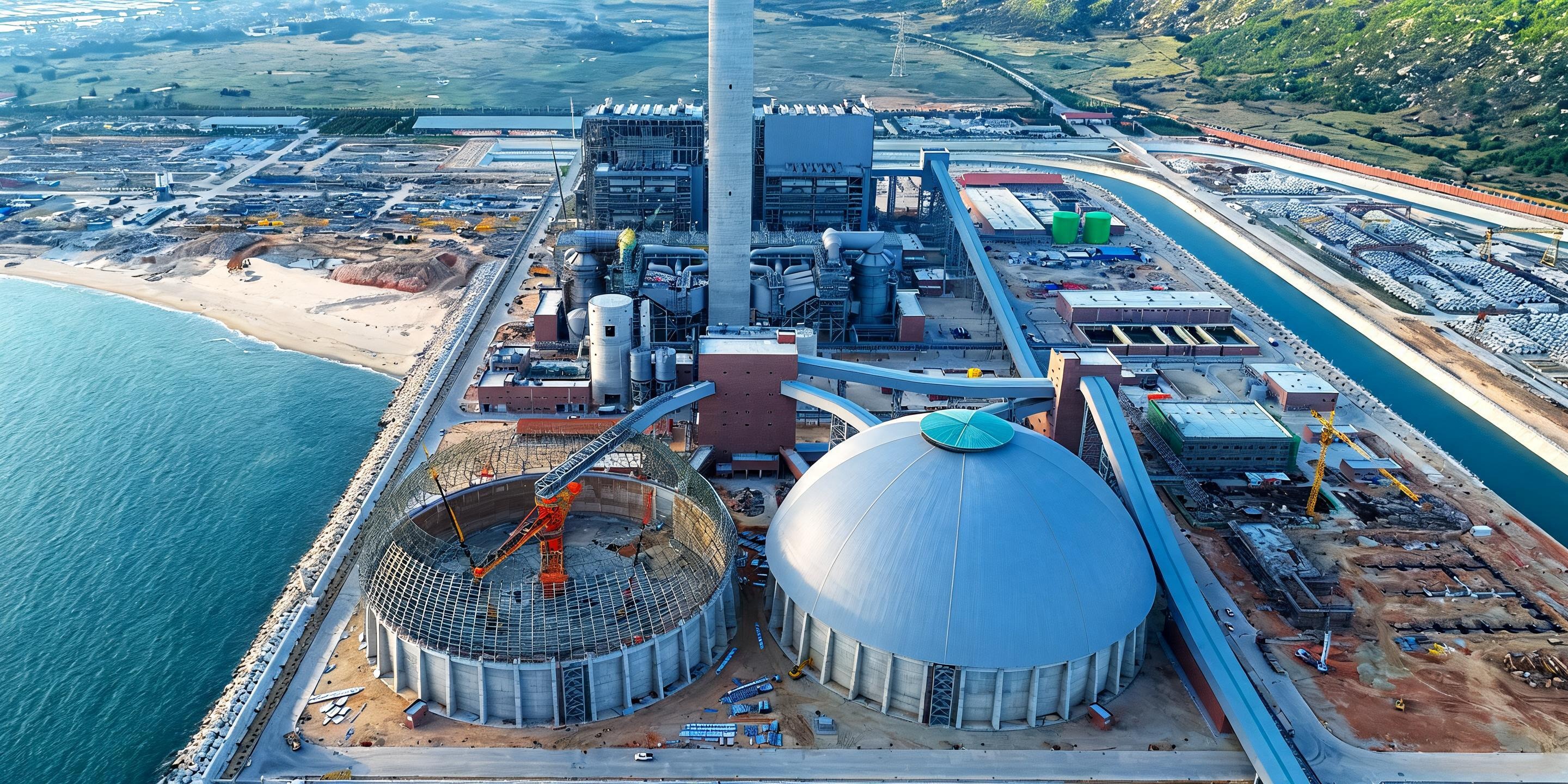

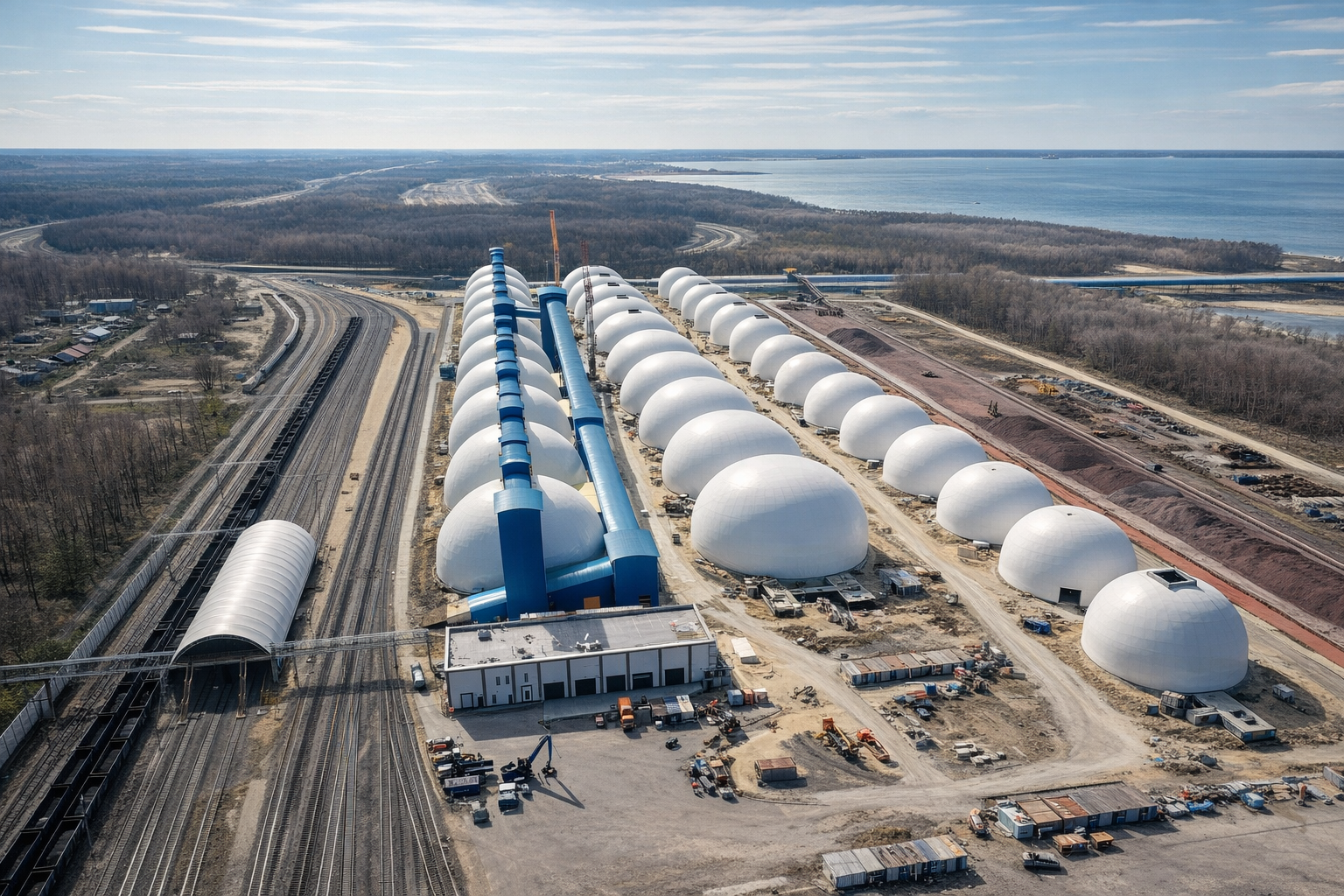

Купольные склады

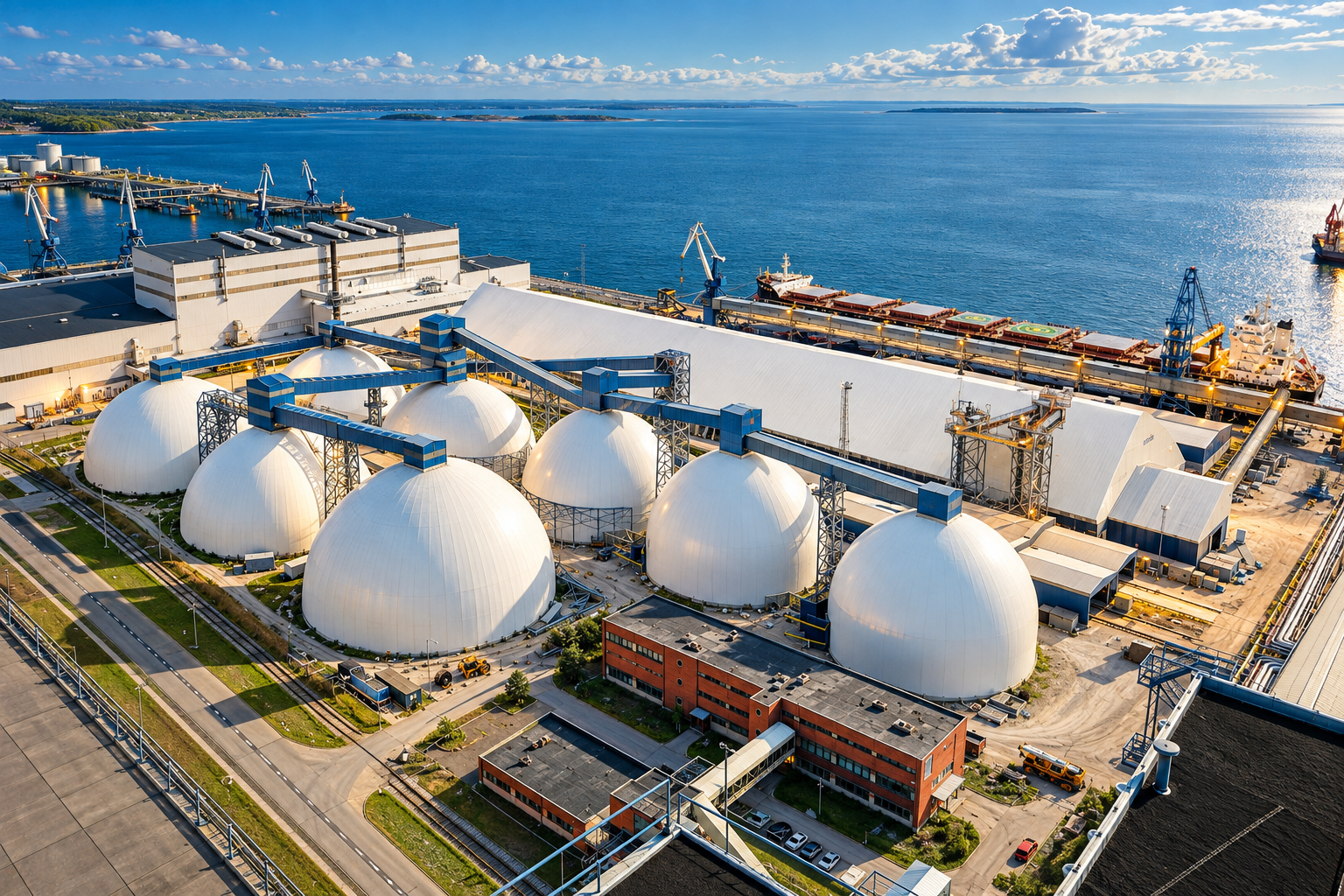

Купольные склады имеют круглую зону хранения, перекрытую пространственной оболочкой без внутренних колонн. Купол может быть стальным каркасным, железобетонным либо возведённым методом напыления бетона по пневматической опалубке. По сравнению с линейным складом аналогичной вместимости купол занимает меньшую площадь, а сроки его строительства могут быть короче. Центральная часть удобна для верхней загрузки, а кольцевое расположение выпусков позволяет организовать распределённую выдачу. Для интенсификации разгрузки применяют виброполы, винтовые реклаймеры и лопастные питатели. При проектировании необходимо заранее оценивать технологичность такого склада для конкретного груза. Экономия на строительной части теряет смысл, если материал не способен устойчиво выгружаться и для его извлечения приходится вводить мобильную технику. Это увеличивает эксплуатационные расходы и создаёт дополнительные риски для персонала.
В следующих статьях мы подробнее сравним купольные и хребтовые склады, а также рассмотрим проблематику зависания продукта, куполения и образования кротовых нор.

5. По типу механизации

Тип механизации определяет производительность склада, стабильность грузопотока, уровень автоматизации и потребность в персонале. Оборудование подбирается не отдельно от сооружения, а совместно с геометрией штабеля, свойствами материала и принятой технологией его укладки и разбора.

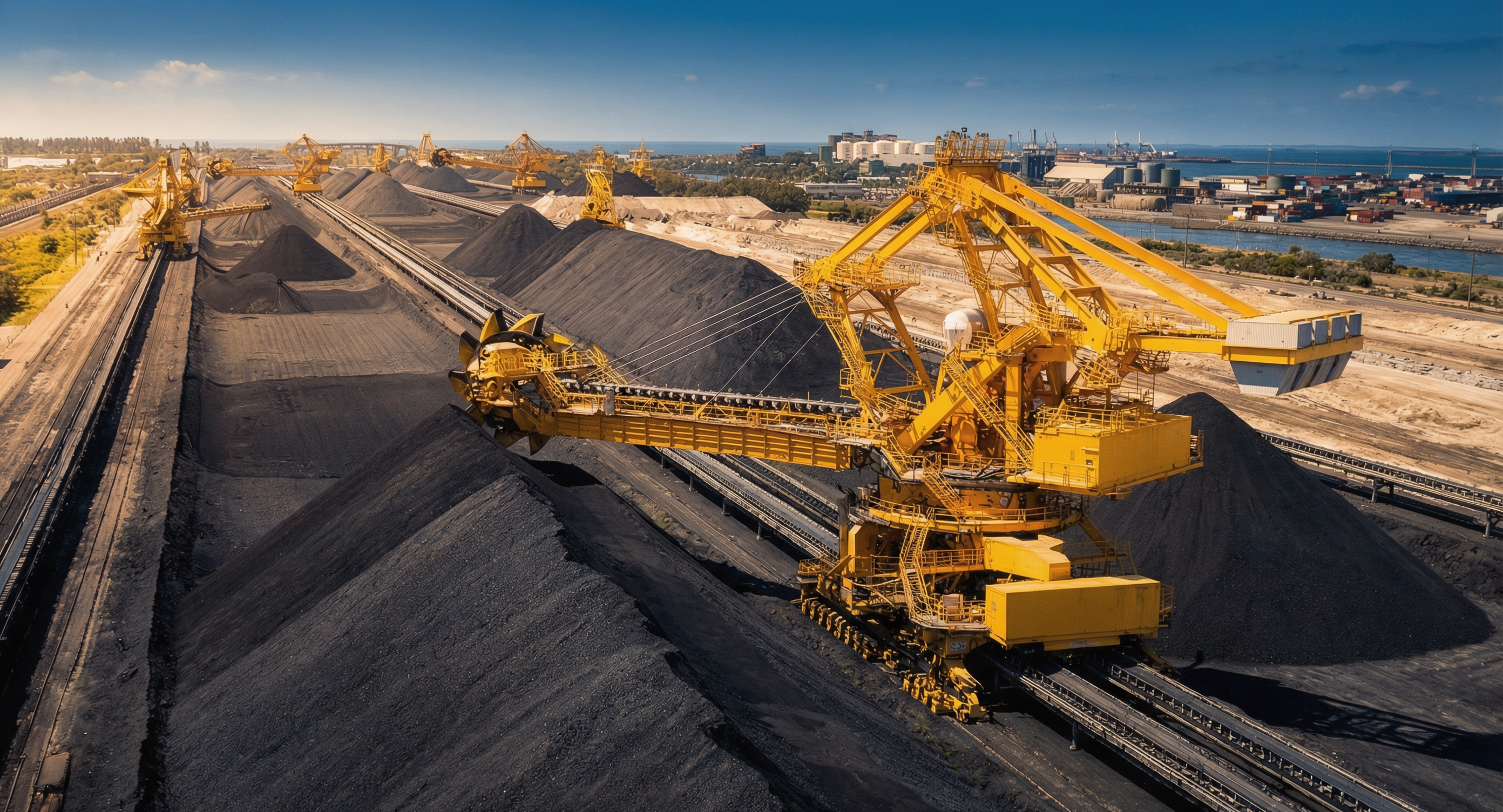

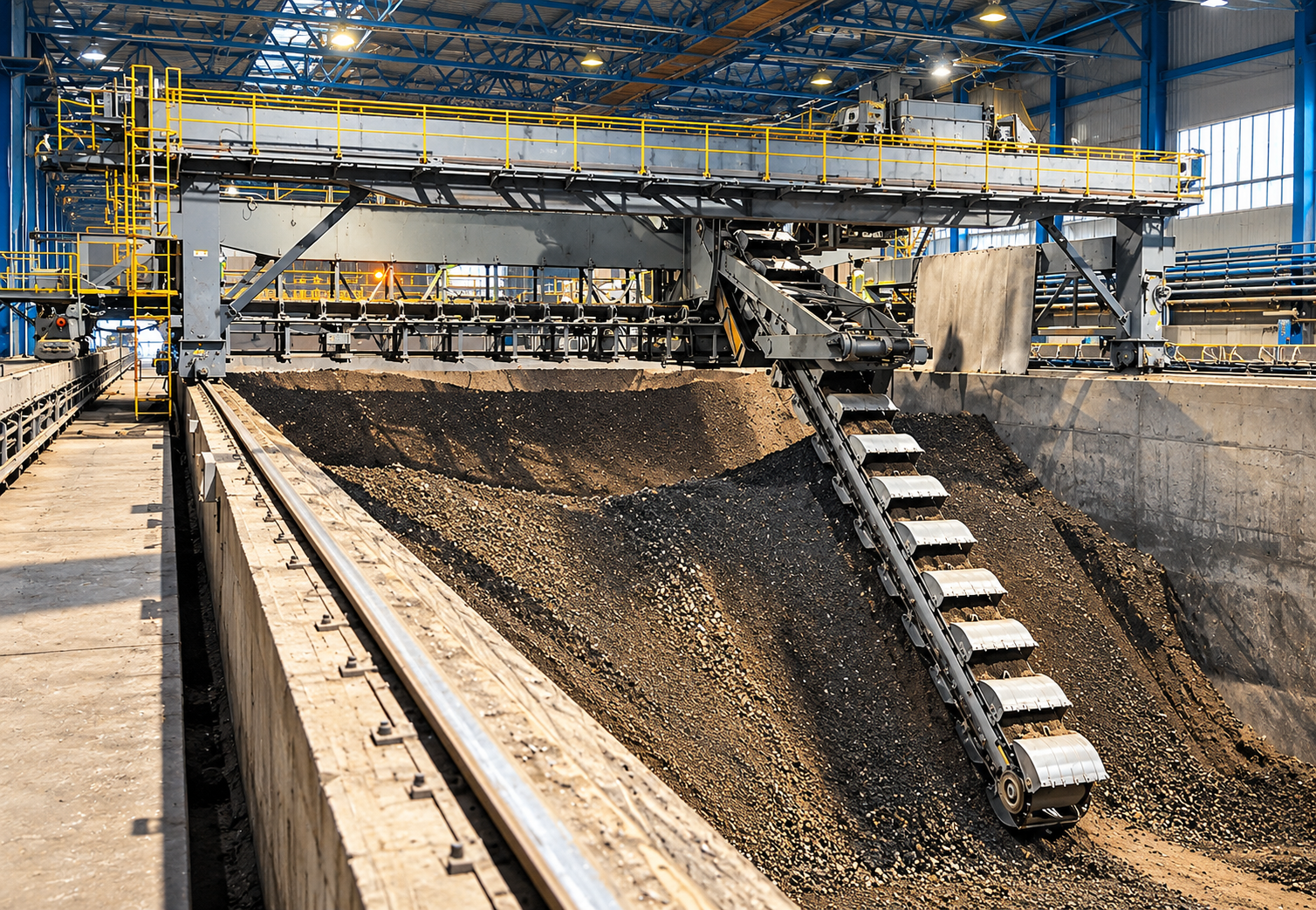

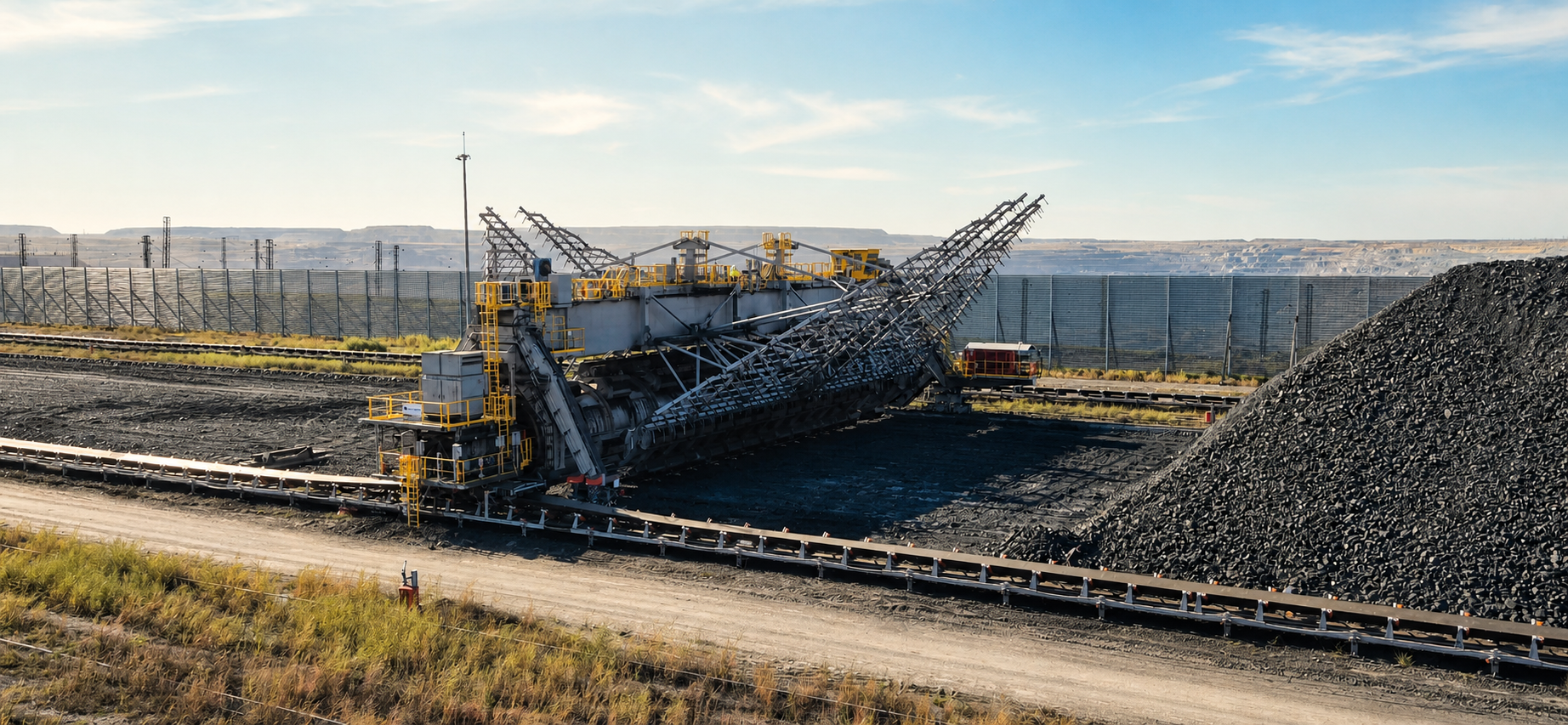

Стакерно-реклаймерные склады

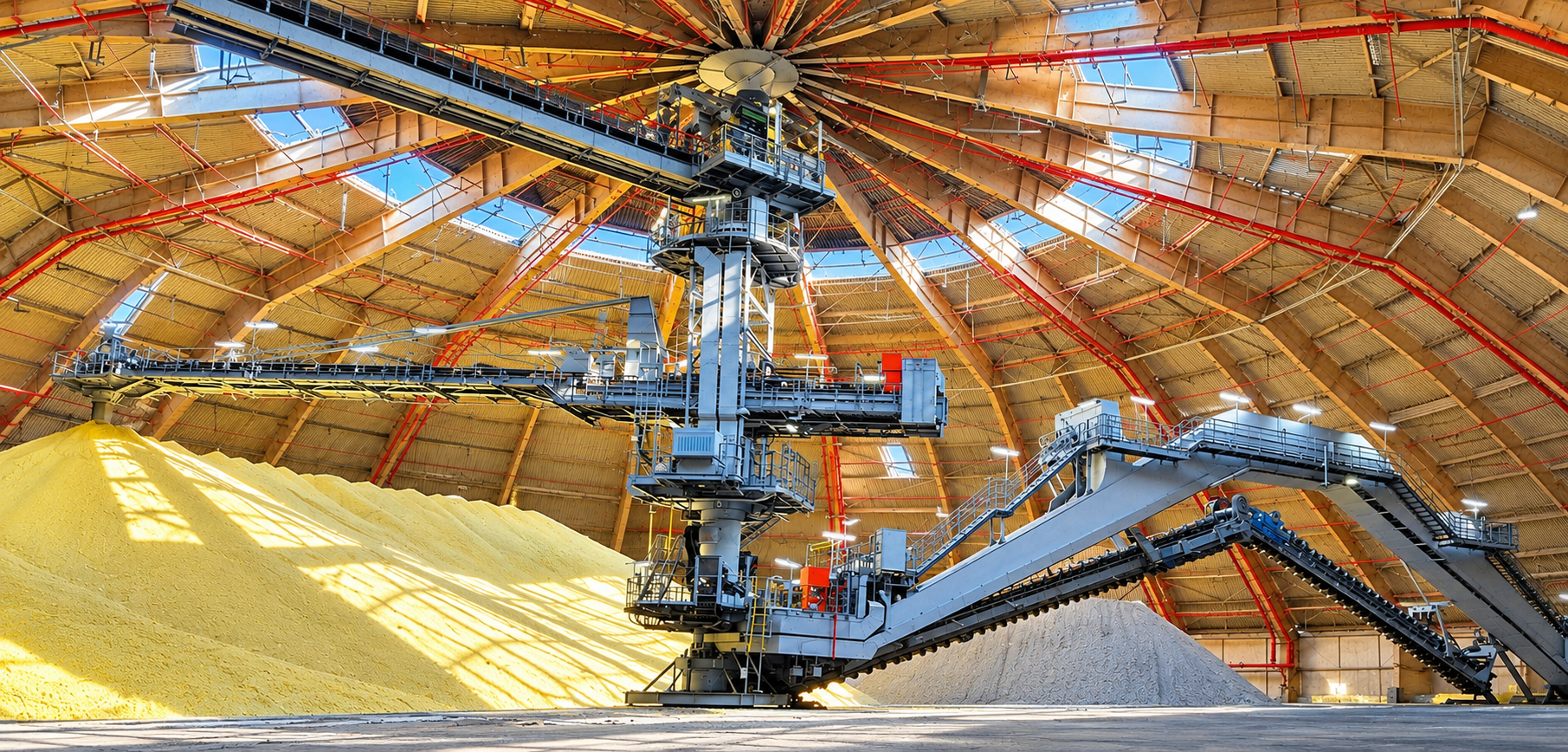

Стакерно-реклаймерные — склады с отдельными машинами для укладки и разбора либо совмещённым стакер-реклаймером. Такая схема обеспечивает высокую производительность, повторяемую геометрию штабеля и возможность безлюдной работы. Конструкция стакера выбирается по способу укладки: стационарная, подъёмная или подъёмно-поворотная стрела позволяет формировать штабель методами Cone Shell, Chevron, Windrow или Strata. По типу рабочего органа реклаймеры делятся на роторные и скребковые, а по технологическому исполнению бывают мостовыми, стреловыми, портальными, поворотными и боковыми. Оборудование требует рельсовых путей, развитой автоматики, контроля положения и защиты от столкновений, зато обеспечивает стабильный поток материала, точный учёт и минимальную зависимость от ручного управления. Производительность современных промышленных комплексов приближается к максимальной отметке в 20 000 тонн в час.

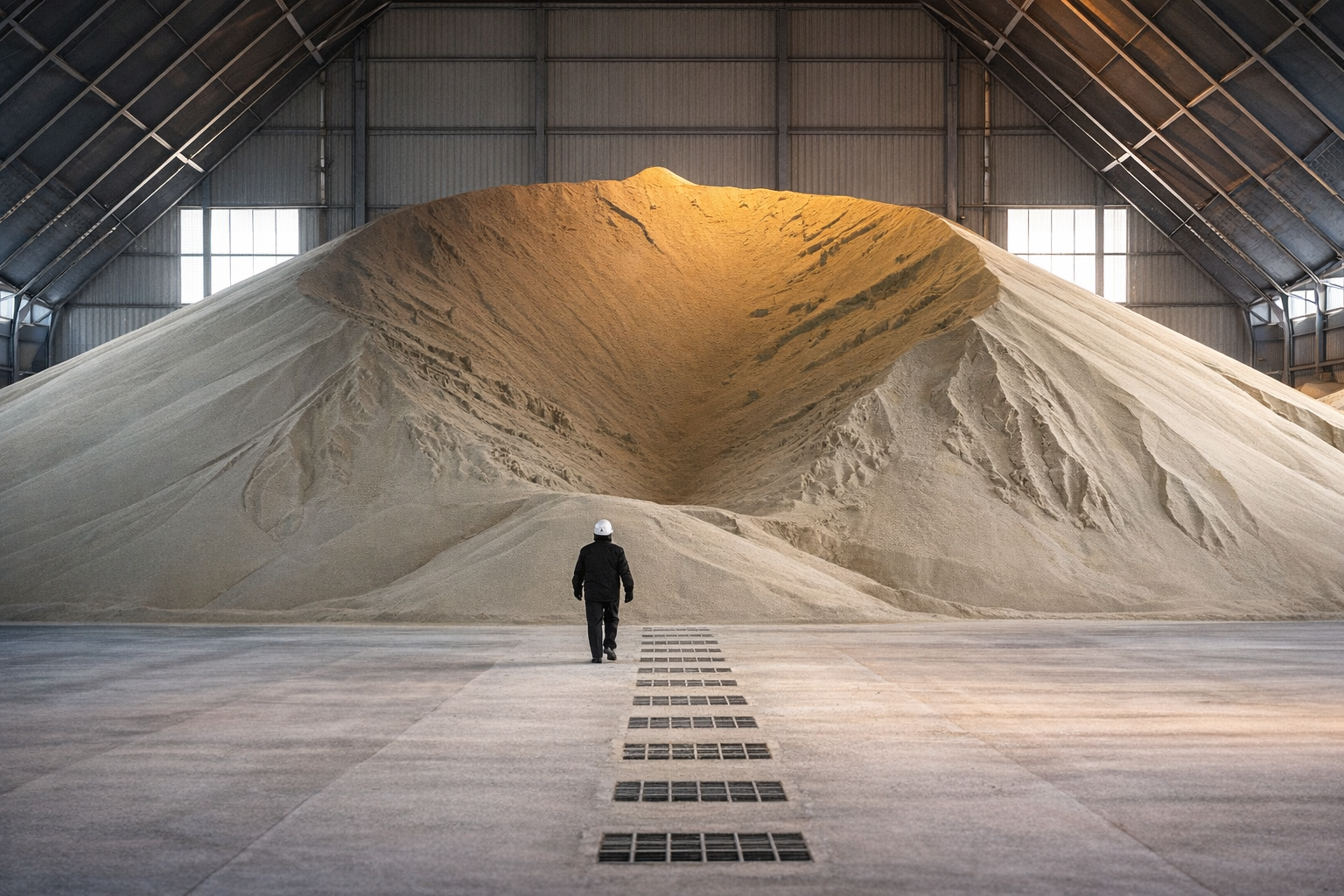

Конвейерные склады

Конвейерные — склады с минимальной механизацией, где материал перемещается стационарными ленточными, цепными или винтовыми конвейерами. Такие склады также называют гравитационными: продукт самотёком формирует штабель, а при разгрузке осыпается через технологические отверстия в полу на подземный конвейер. Для распределения материала применяют разгрузочные телеги, петлевые перегружатели, телескопические рукава и реверсивные ленты, а для выдачи — питатели.
Решение требует сравнительно небольших вложений в оборудование, но связано с рисками слёживания, зависания, куполения и образования кротовых нор. Эффективность склада зависит от геометрии зоны хранения, углов откоса при укладке и разборе, характеристик конвейерной ленты, скорости движения и конструкции перегрузочных узлов. Ошибки приводят к просыпям, пылению, налипанию материала и ускоренному износу оборудования.

Крановые склады

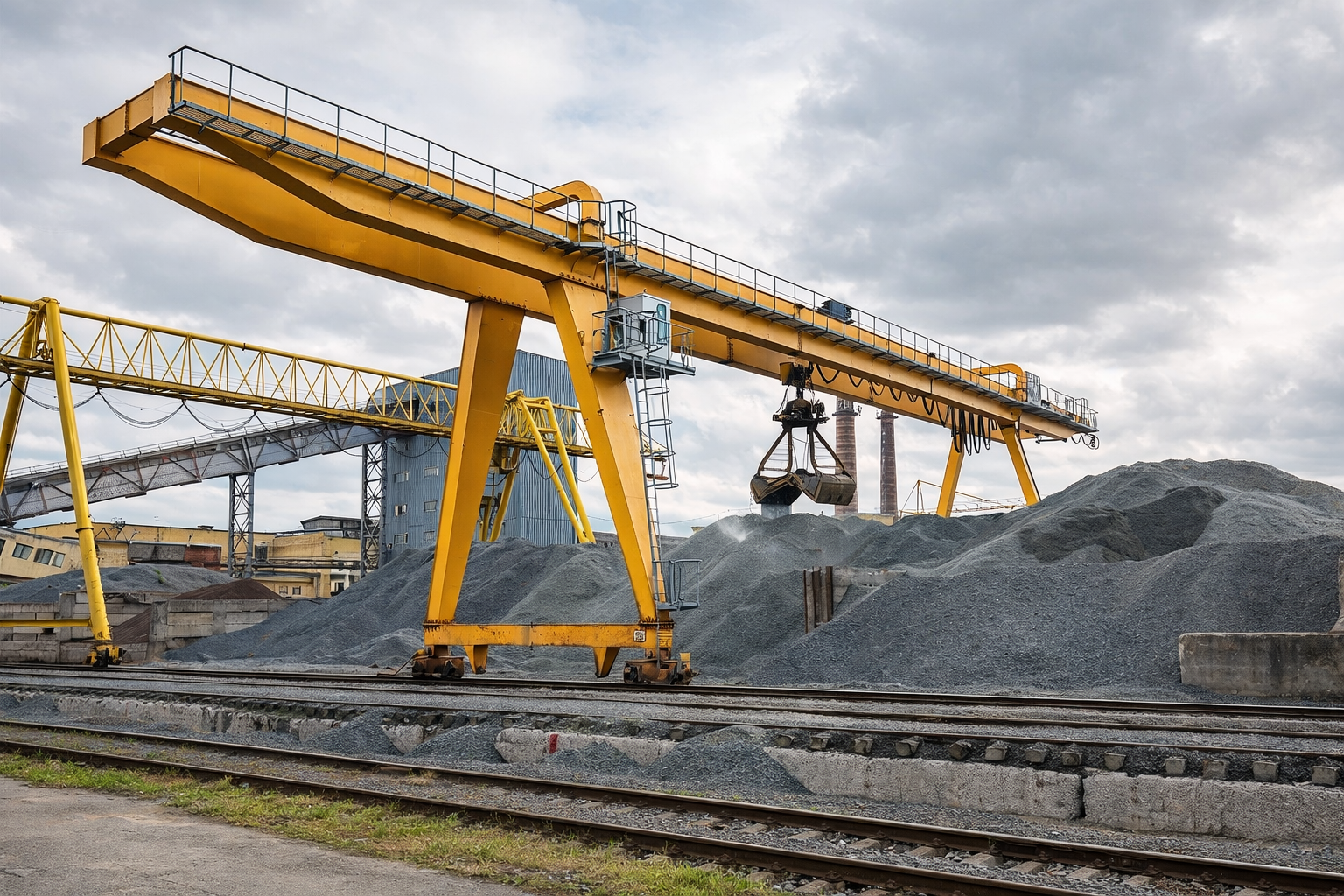

Крановые — склады с мостовыми, козловыми или портальными кранами, оснащёнными грейфером. Одна машина может принимать материал, формировать штабель, перемещать его внутри здания и подавать в приёмный бункер, поэтому схема удобна при нескольких марках продукта и необходимости выборочного забора. Кран позволяет гибко использовать площадь склада и не требует непрерывной линии вдоль каждого штабеля. Однако он работает циклично: захват, подъём, перемещение и разгрузка ограничивают среднюю производительность. Результат зависит от квалификации оператора, видимости и степени заполнения грейфера. Приёмные бункеры защищают решётками, а обслуживающие площадки — ограждениями.
Обязательны зоны безопасности, противораскачивающая автоматика, регулярное обслуживание канатов и учёт требований к регистрации грузоподъёмных механизмов.

Бульдозерно-погрузочные склады

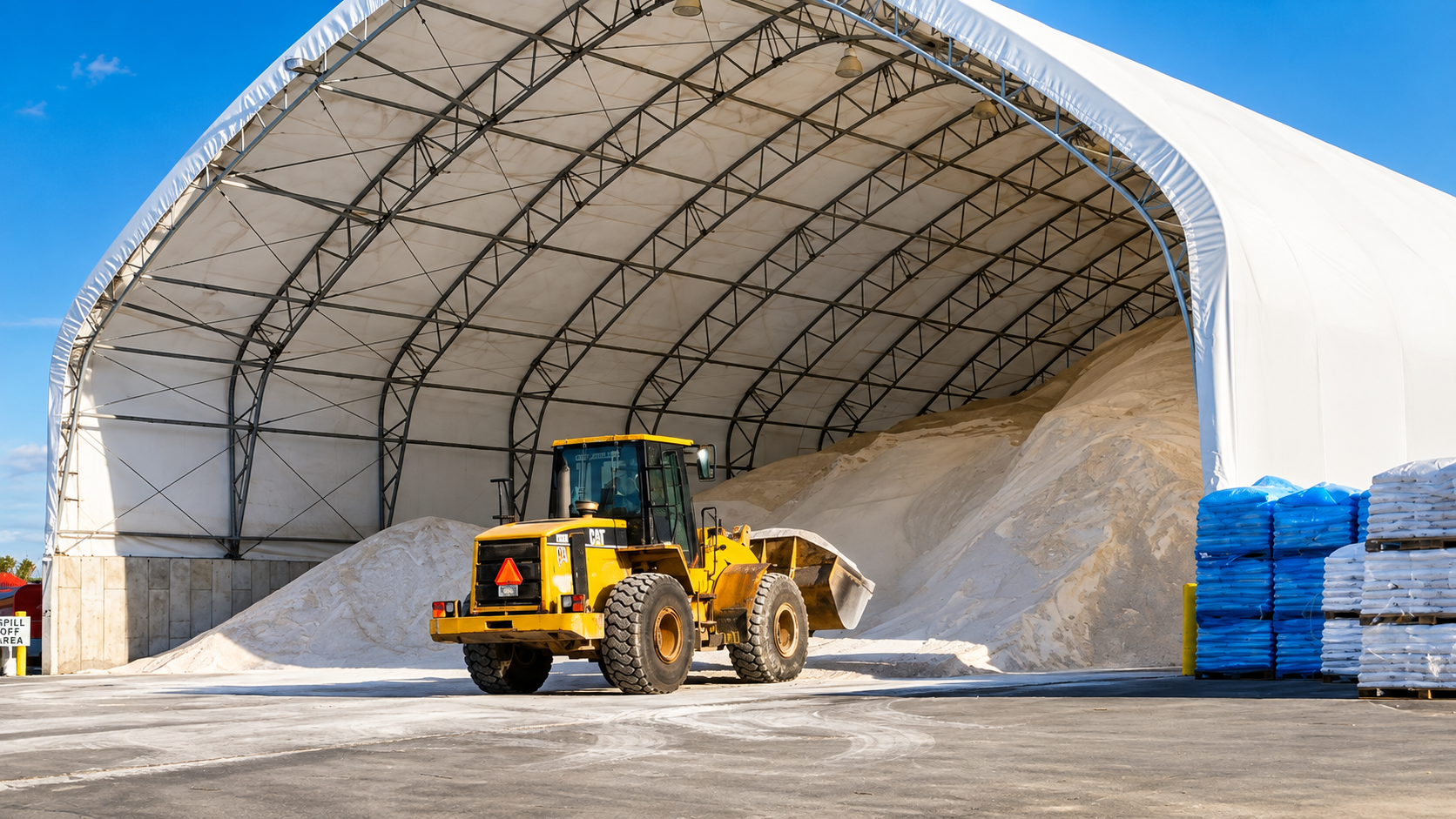

Бульдозерно-погрузочные — склады, где штабель формируют и разбирают мобильными машинами: бульдозерами, фронтальными погрузчиками, иногда экскаваторами. Это простая и сравнительно недорогая схема, не требующая сложных рельсовых машин и позволяющая быстро менять расположение штабелей.
Она подходит для небольших объёмов, резервных операций и материалов, допускающих многократное перемещение. Однако часть площади занимают проезды и разворотные зоны, а работа зависит от персонала, состояния покрытия и доступности техники. В закрытом складе нужны вентиляция, контроль выхлопов, освещение и защита строительных конструкций от столкновений. Паспортную производительность погрузчика нельзя принимать за устойчивую производительность линии: необходимо учитывать длину плеча, манёвры, наполнение ковша, перерывы и время технического обслуживания.

Комбинированные и специализированные склады

Комбинированные и специализированные — склады, где несколько способов механизации объединяют с учётом свойств груза, планировки и режима работы.
Например, стакер выполняет штатную укладку, погрузчик — зачистку и резервный разбор; радиальный стакер работает совместно с подземными питателями; конвейерная подача сочетается с крановой разгрузкой. К специализированным решениям относятся виброполы, аэрожелоба, пневмотранспорт, винтовые реклаймеры, лопастные питатели, скребковые реклаймеры и роботы-нивелировщики. Последние распределяют материал по площади и перемещают остатки к выпускам, повышая использование объёма склада. Преимущество комбинированной схемы — точная адаптация к задаче и возможность резервирования. Недостаток — сложная увязка производительности, алгоритмов управления, зон обслуживания и ответственности между машинами на всех режимах работы комплекса.

Как выбрать тип склада для сыпучих материалов

Приведённая классификация даёт проектной группе общий язык, но сама по себе не формирует готового решения. Один и тот же материал можно хранить в открытом штабеле, закрытом хребтовом складе, куполе или силосе. Эффективность каждой схемы будет зависеть от требуемой вместимости, грузооборота, продолжительности хранения, климатических условий и режима эксплуатации.
После определения характеристик материала необходимо понять, как склад будет работать: с какой производительностью поступает продукт, как часто выполняется отгрузка, требуется ли усреднение, сколько марок хранится одновременно и какое резервирование необходимо. Также учитываются доступная территория, возможности расширения, допустимый уровень автоматизации и участие персонала.
На следующем этапе сравниваются возможные варианты складской зоны. Для каждого решения оцениваются полезный объём, устойчивость грузопотока, количество перегрузок, энергопотребление, безопасность, ремонтопригодность и стоимость жизненного цикла. Только после такого сравнения можно обоснованно выбрать геометрию склада, строительную конструкцию, способ укладки и разбора штабеля, состав оборудования и систему автоматизации.

Заключение

В своей работе я придерживаюсь последовательного движения от свойств материала к технологическому решению, а не от заранее выбранного здания или оборудования к попытке приспособить под него продукт.
Сначала мы с командой изучаем характеристики материала и условия, необходимые для сохранения его качества. Затем определяем вместимость склада, входную и выходную производительность, продолжительность хранения, режимы приёма и отгрузки. На основании этих данных формируем геометрию штабеля и выбираем способы его укладки и разбора.
На следующем этапе подбираются строительные конструкции, складское оборудование и необходимый уровень автоматизации. Выбранную схему мы проверяем на стабильность грузопотока, безопасность эксплуатации, удобство обслуживания и возможность резервирования.
В завершение сравниваем варианты по капитальным и эксплуатационным затратам. В результате складская зона должна быть не просто технически работоспособной, а финансово оправданной, технологически приемлемой и соответствующей свойствам конкретного продукта. Такой принцип работы позволяет сохранить качество материала и создать эффективную складскую систему на весь срок её эксплуатации.
