Утечка чертежей с Пандоры

Инженерия на стыке фантастики, разбор роторного эксковатор по добыче анобтаниума

Сидели недавно с дочками, пересматривали «Аватар». Фильм старый, но они его любят. И вот в какой-то момент обе одновременно начинают тыкать пальцами в экран и кричать: «Папа, смотри-смотри, вон как ты делаешь — копалка большая!»

На экране как раз мелькнула та самая гигантская машина, которую корпорация RDA использует для добычи анобтаниума — того самого ценного минерала, из-за которого люди и прилетели на Пандору. Напомню, что в сюжете анобтаниум — это сверхпроводник, критически важный для энергетики Земли. Цена вопроса такая, что корпорация готова сжигать леса, воевать с местными и гонять по планете вот таких монстров.

Огромное ковшовое колесо, пыль, поднимающаяся до небес, крошечные фигурки людей у основания. Кадр появился буквально на секунду и пропал. Девчонки тут же переключились обратно на сюжет про синих человечков, а я... я формально продолжал сидеть перед телевизором, но фильм для меня закончился.

В голове уже крутилось совсем другое: сколько же весит эта махина? Сколько электроэнергии жрет? Какого диаметра у нее колесо? И самое главное — сколько анобтаниума она способна выдать? Ну не мог я просто так смотреть дальше, когда в кадре мелькнула такая техника.

Признаюсь честно — я фанат подобных машин. На заставке моего рабочего компьютера уже много лет стоит именно этот экскаватор из «Аватара». Он как-то подбадривает и веселит меня. Наверное, потому что напоминает: когда-нибудь мы с нашим отделом сможем участвовать в каком-то по-настоящему крутом и огромном проекте. Таком, что войдет в историю планеты. А может, даже не планеты Земля, а Марса. Или кто знает — той самой Пандоры))

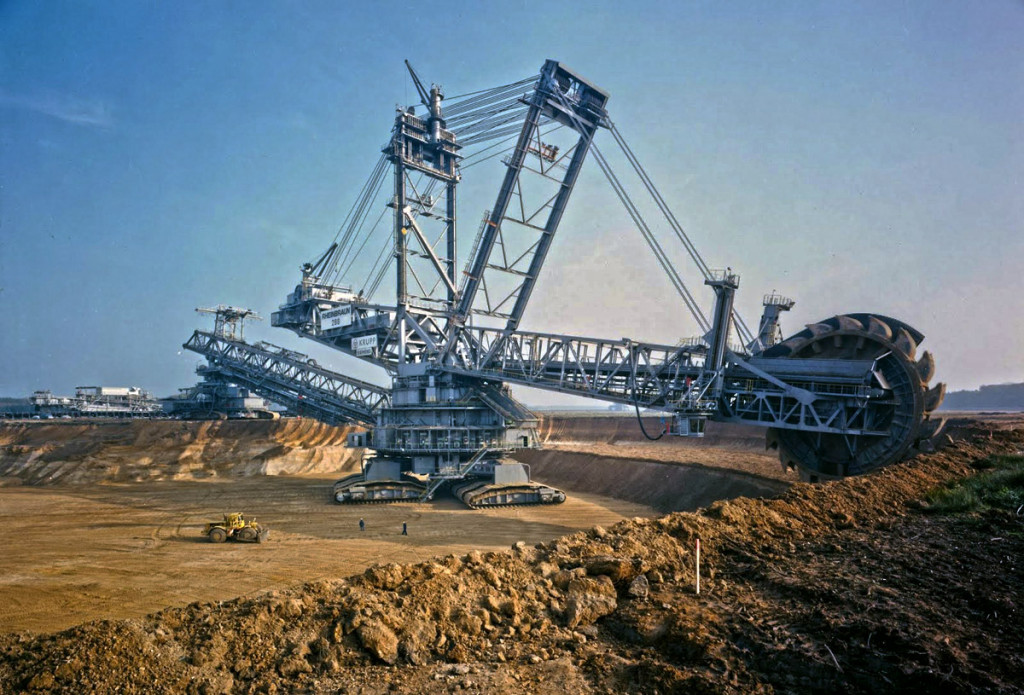

Но вернемся к расчетам. Использовать будем реальные характеристики Bagger 288 — крупнейшего экскаватора в истории человечества. Эта немецкая машина весит 13 500 тонн, ее ротор диаметром 21,6 метра несет 18 ковшей по 6,6 кубометра каждый. При скорости вращения 4,8 оборота в минуту Bagger перерабатывает 10 000 кубометров породы в час — около 16 000 тонн.

Человек против монстра: прикидываем масштаб

На реальном Bagger 288 человек ростом 1,8 метра укладывается в диаметр колеса примерно 12 раз. А на том кадре из фильма человек у основания машины — едва различимая точка, которая укладывается в диаметр колеса около 200 раз.

Коэффициент масштаба получается 200 / 12 ≈ 17. То есть экскаватор корпорации RDA в 17 раз крупнее Bagger 288 по линейным размерам. Это значит, что диаметр его ротора — 367 метров. Для сравнения: высота Эйфелевой башни — 330 метров. Колесо этого монстра выше знаменитого символа Парижа. Оно могло бы накрыть целый городской квартал.

Ковш размером с 13-ть бассейнов

Теперь самое интересное — объем ковша. Здесь работает простая геометрия: если длина, ширина и высота увеличиваются в 17 раз, объем растет в 17³ = 4913 раз.

Умножаем: 6,6 м³ × 4913 = 32 426 кубометров. Один такой ковш вмещает 13 олимпийских плавательных бассейнов. Или около 52 тысяч тонн породы. И где-то в этой массе породы прячутся крупицы анобтаниума — ради которого всё и затевалось.

Три ряда ковшей вместо одного

На Bagger 288 ковши расположены в один ряд, их 18. На экскаваторе из фильма я насчитал три ряда, всего около 50 ковшей. Это дает увеличение производительности в 50 / 18 = 2,78 раза. Видимо, на Пандоре тоже любят эффективность. Пока На'ви скачут на своих лошадях, RDA считает экономику.

Почему нельзя крутиться быстро

Тут важно не забывать про физику. Чтобы центробежные нагрузки не разорвали машину, нужно сохранить окружную скорость ковшей такой же, как у Bagger 288 — 5,4 метра в секунду.

При диаметре колеса 367 метров длина окружности — 1153 метра. Значит, скорость вращения должна быть 0,28 оборота в минуту — ровно в 17 раз медленнее, чем у земного прототипа. Гиганты не торопятся, они просто вгрызаются в землю.

Главная цифра: производительность

За один оборот Bagger 288 перерабатывает 118,8 кубометра. Экскаватор из «Аватара» за один оборот — 1 621 300 кубометров. Это в 13 647 раз больше за оборот. Но из-за того, что скорость вращения упала в 17 раз, за час таких оборотов будет меньше. Итоговая производительность получается 8 027 647 кубометров в час. В тоннах — 12,84 миллиона тонн в час. Чтобы осознать эту цифру: весь мировой экспорт угля в 2023 году составлял около 1,5 миллиарда тонн. За год. Экскаватор корпорации RDA переработал бы этот объем за 117 часов. Меньше пяти суток.

Теперь представьте, сколько анобтаниума можно накопать за это время. Если содержание минерала в породе хотя бы 0,1%, то за пять суток такой монстр наковыряет больше миллиона тонн сверхпроводника. Наверное, хватило бы, чтобы запитать всю Землю на годы вперед. Неудивительно, что корпорация так рвется к недрам Пандоры.

Сколько весит монстр?

Вес Bagger 288 — 13 500 тонн. При увеличении в 17 раз масса растет кубически: 66,3 миллиона тонн. С учетом трех рядов ковшей — около 80-90 миллионов тонн. Мощность Bagger 288 — 16,5 мегаватта. При масштабировании она должна соответствовать производительности: примерно 13,2 гигаватта. Это мощность 13 крупных атомных электростанций. Примерно столько энергии нужно, чтобы обеспечить работу такого монстра. И это только на движение — переработка и обогащение требуют еще.

Почему на Земле такого не построить

Физика беспощадна к гигантам. Квадратно-кубичный закон не обманешь: машина весом 80 миллионов тонн разрушит себя под действием собственной гравитации. Конструкции, способные выдержать такой вес, должны быть настолько массивными, что сведут на нет любой выигрыш.

Ковши весом тысячи тонн, зачерпывающие десятки тысяч тонн породы, создают нагрузки, которые не выдержит ни одна известная сталь. Давление на грунт будет таким, что машина просто утонет в земле. А 13 гигаватт мощности — это колоссальное тепло. Экскаватор придется охлаждать как атомный реактор.

Мечты о будущем

Конечно, такой экскаватор мог бы существовать только в мире с меньшей гравитацией, сверхпрочными материалами и неограниченными источниками энергии. То есть в мире фантастики. На Пандоре, где корпорация RDA добывает свой анобтаниум.

Но знаете, глядя на этот кадр на заставке своего компьютера, я думаю о другом. Инженерная фантастика тем и хороша, что позволяет заглянуть за горизонт возможного. Экскаватор из «Аватара» никогда не заработает в реальности — но сам факт того, что мы можем рассчитать его гипотетические параметры, опираясь на реальные машины, говорит о силе инженерного мышления.

Bagger 288 остается королем карьеров. А машина RDA — королем воображения. И у каждого из них своя стихия. А мы, инженеры, продолжаем мечтать о проектах, которые войдут в историю. Пусть не на Земле, так на Марсе. Или на той самой Пандоре.
